مهندسی سازه، محاسبات ضربهگیری و توسعه سیستم پدینگهای چهارگانه مانیتور سعادت
در طراحی ساختار فیزیکی این پروژه، هدف استراتژیک، خلق یک سیستم پکیجینگ صنعتی با بالاترین ضریب ایمنی جهت مهار و محافظت کامل از مانیتورهای پزشکی و حساس شرکت پویندگان راه سعادت بود. با توجه به وزن بالا، بدنه پلیمری و شکنندگی شدید پنل مانیتور علائم حیاتی، سازه کلی بر پایه کارتن سفید متمایز مهندسی و تولید شد. چالش اصلی این پروژه، مهار کامل دستگاه در برابر تکانهای شدید لجستیک B2B و خنثیسازی ضربات عمودی و جانبی بود. برای این منظور، ما ساختار جعبه را با منقسمها و پدینگهای متعدد سلولزی با محاسبات دقیق دهممیلیمتری خط تیغ طراحی کردیم. این سیستم پدینگ چهارگانه به گونهای کالیبره شده است که دستگاه را به صورت معلق در مرکز ثقل کارتن پلمب کرده و پایداری هندسی کارتن را در چیدمانهای ردیفی انبارها کاملاً تضمین میکند.
مکانیسم فیتینگ قطعات داخلی و ارگونومی جانمایی منقسمهای محافظتی پویندگان راه سعادت

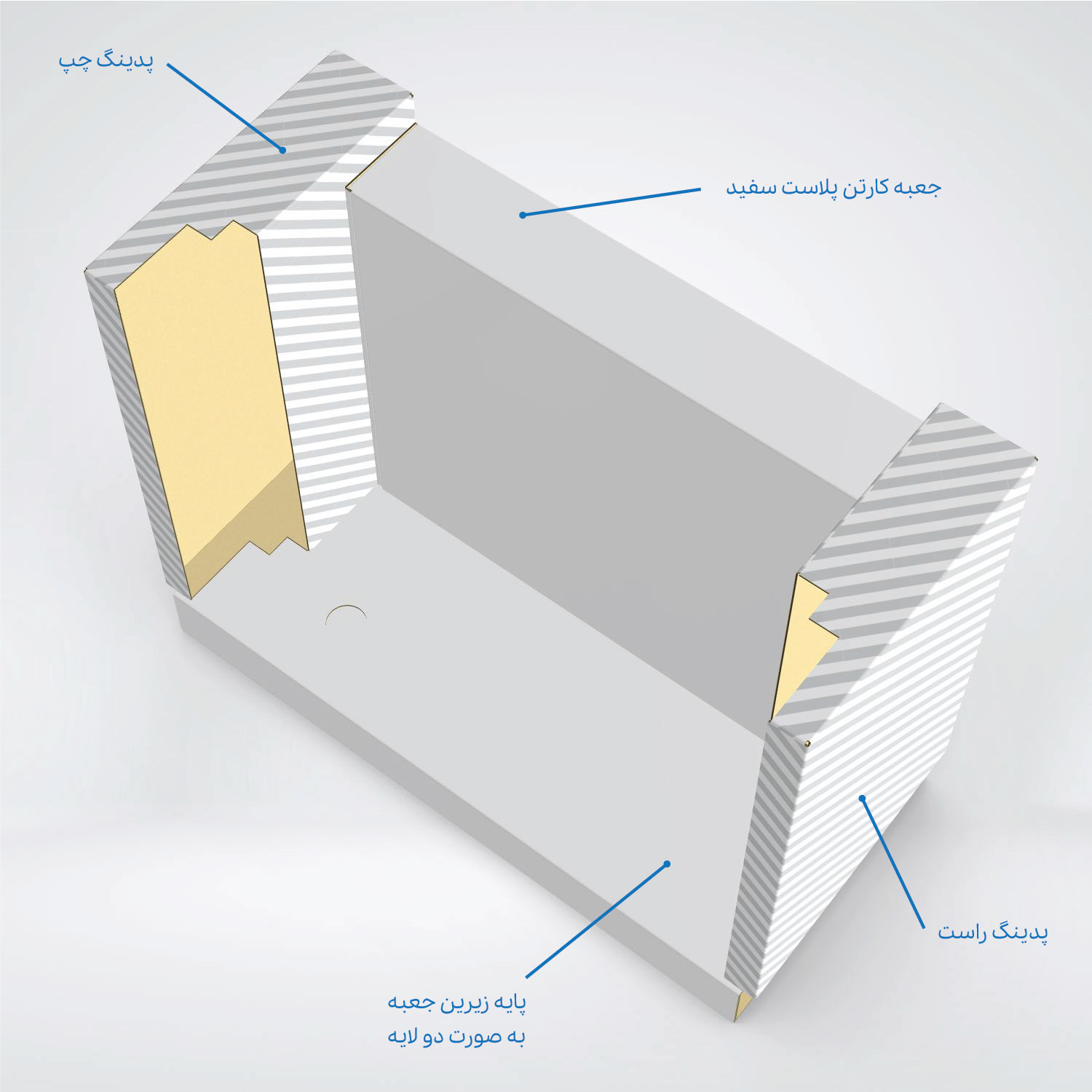

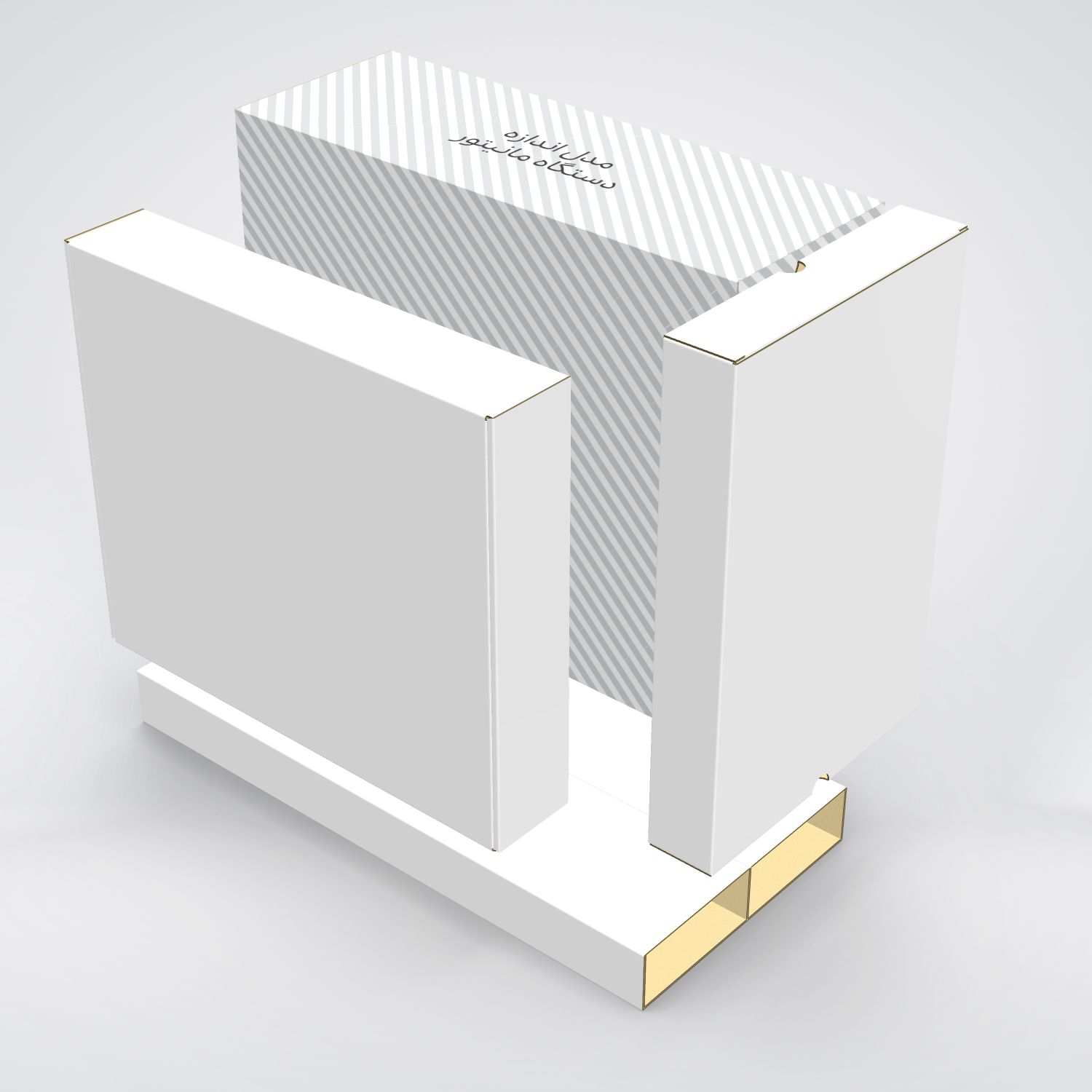

مکانیسم تقسیم بار و ضربهگیری داخلی این سازه شامل چهار قطعه مهندسیشده است که اندازه شدن دقیق دستگاه را بدون کوچکترین لقزدگی محقق میسازند. در گام اول، پایه زیرین جعبه به صورت دو لایه تقویتی طراحی شده که به عنوان فونداسیون اصلی عمل کرده و مانیتور را به صورت ایمن و ثابت در کفه تثبیت میکند. در گام دوم، دو عدد پد محافظ ضخیم (پدینگ چپ و پدینگ راست) برای حفاظت از دو طرف مانیتور قالبزنی شدهاند که به طور کامل زوایای جانبی مانیتور را پوشش داده و مانع از برخورد فیزیکی ناشی از سقوط احتمالی میشوند. در نهایت، فضای خالی پشت مانیتور توسط یک جعبه کوچک داخلی پر شده است؛ این بخش علاوه بر پر کردن فضا و محدود کردن جابجایی دستگاه، به عنوان پدینگ پشت و محل ارگونومیک نگهداری کابلها، پروبها و اکسسوریهای همراه دستگاه عمل میکند.
تکنیکهای پیش از چاپ، انتخاب متریال کارتن و نظارت بر مونتاژ کارخانهای
با توجه به ماهیت بهداشتی و تجهیزات پزشکی کالا، انتخاب متریال کارتن سفید به دلیل ویژگی ضدآب، عدم تولید گرد و غبار سلولزی و مقاومت خمشی ارتقایافته در دستور کار خط تولید قرار گرفت. در فرآیند پیش از چاپ، نقشههای گسترده خط تیغ هر چهار منقسم بر روی شیتها کالیبره شد تا زبانهها و خطوط تاخوری بدون کوچکترین خطا، پرش تیغ یا لرزش بر روی ماشین دایکات خروجی گرفته شوند. نشانها و مشخصات مدل اندازه دستگاه مانیتور بر روی وجوه خارجی با گریدبندی منظم چیدمان شده و تمامی حریمهای امن نگارشی رعایت شده است. فرآیند مونتاژ کارخانهای این ساختار به دلیل طراحی هندسی هوشمندانه با بالاترین سرعت انجام پذیرفته و تطابق ۱۰۰ درصدی نمونههای اولیه آتلیه نگاره نفیس را با خروجی نهایی خط تولید کارخانه در زنجیره توزیع بهداشت و درمان کشور محقق ساخته است.
